大壩安全監測工作貫穿于設計、施工和運行三個階段。監測設計應遵循“重點突出,兼顧全面、統一規劃、分期實施”的設計原則。監測儀器和設施的布置,應密切結合工程的實際,根據其規模及特點、工程存在的主要技術問題及難點,做到監測目的明確,重點突出、兼顧全面、統一規劃、分期實施,既能使儀器布置與監測滿足工程各階段(施工期、首次蓄水期、運行期)的安全要求,切實可行,又能全面反映工程的實際施工及運行安全狀態。
1、變形監測
土石壩變形監測的主要內容包括壩體(壩基)表面變形和內部變形,防滲體變形,界面、接(裂)縫和脫空變形,近壩岸變形,地下洞室圍巖變形等?;炷翂巫冃伪O(jiān)測的主要內容包括壩體變形、裂縫、接縫、壩基變形以及近壩區巖體、高邊坡、滑坡體、地下洞室的位移等。從變形監測的項目來講,主要分為水平位移,垂直位移,界面、接(裂)縫及脫空變形 等。
2、滲流監測
混凝土壩的滲流監測包括揚壓力、滲透壓力、滲流量、繞壩滲流和水質監測。土石壩的滲流監測內容包括壩體和壩基滲流壓力、繞壩滲流、滲流量及水質分析。如果有必要,還需要進行近壩岸坡滲流監測和地下洞室滲流監測。
監測系統由三個管理層組成:(1)數據采集層(傳感器層)、(2)數據傳輸層(測站層)、 (3)監測中心層(數據分析層)。 三個管理層有機結合形成整體,數據傳輸至監測中心,對數據進行處理分析,實時監測,自動預警。
實施案例展示:
雨量計 |

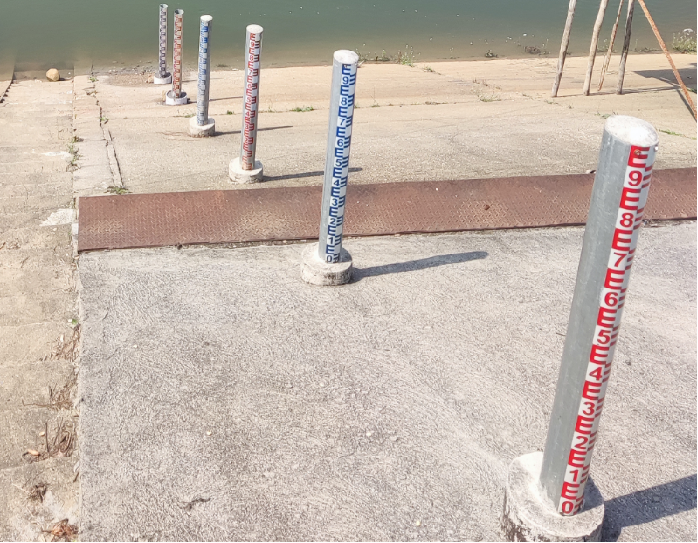

人工水尺 |
|
|

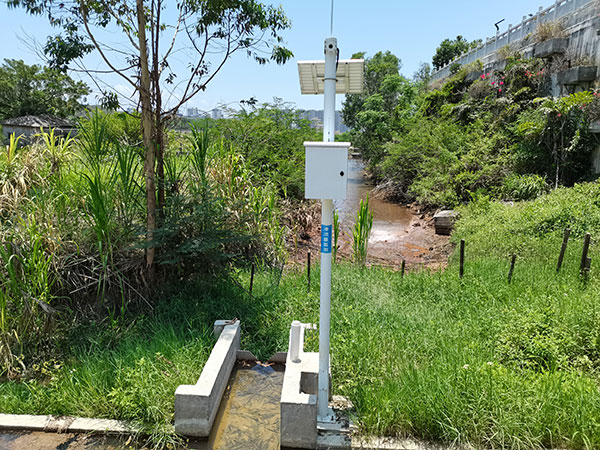

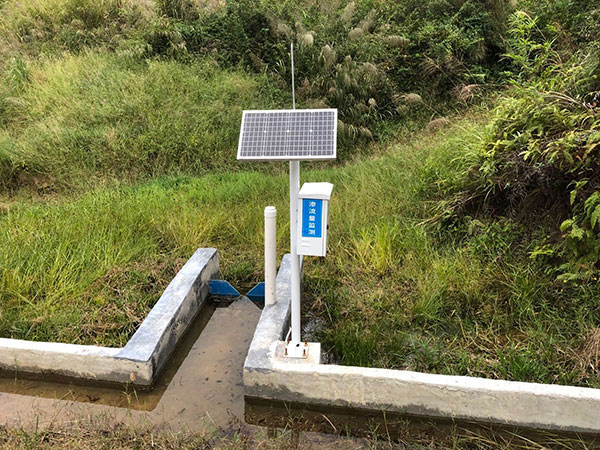

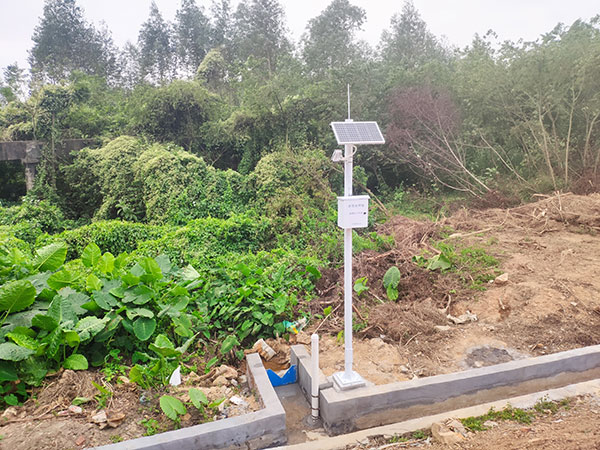

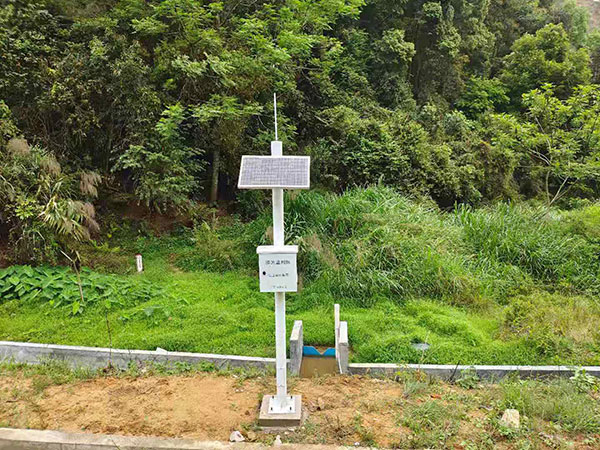

壩后滲流 |

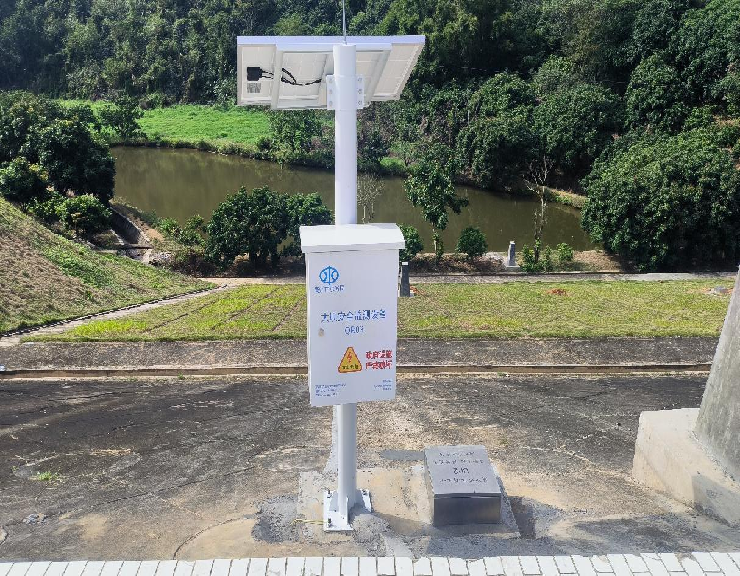

壩體滲壓 |
|
|

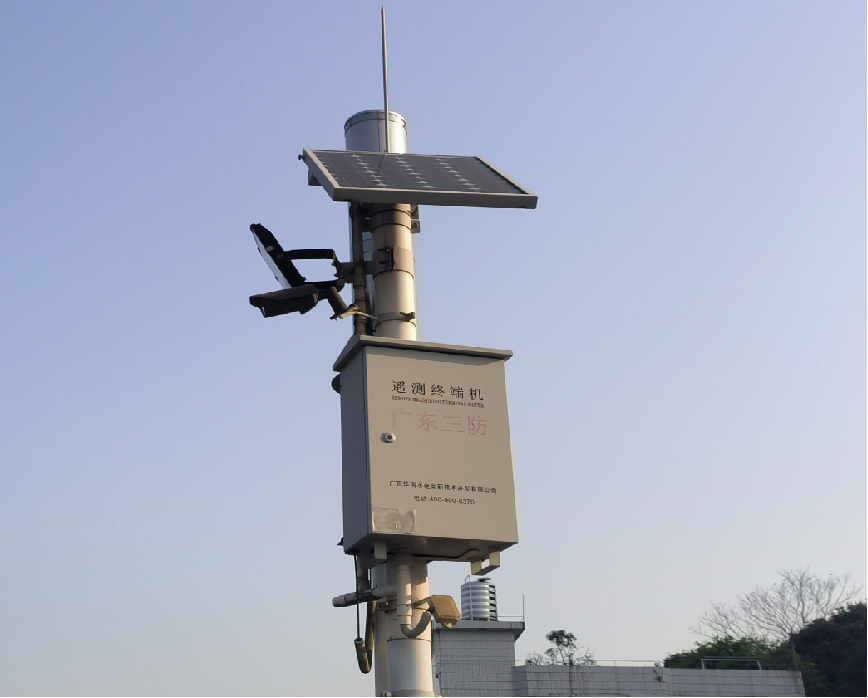

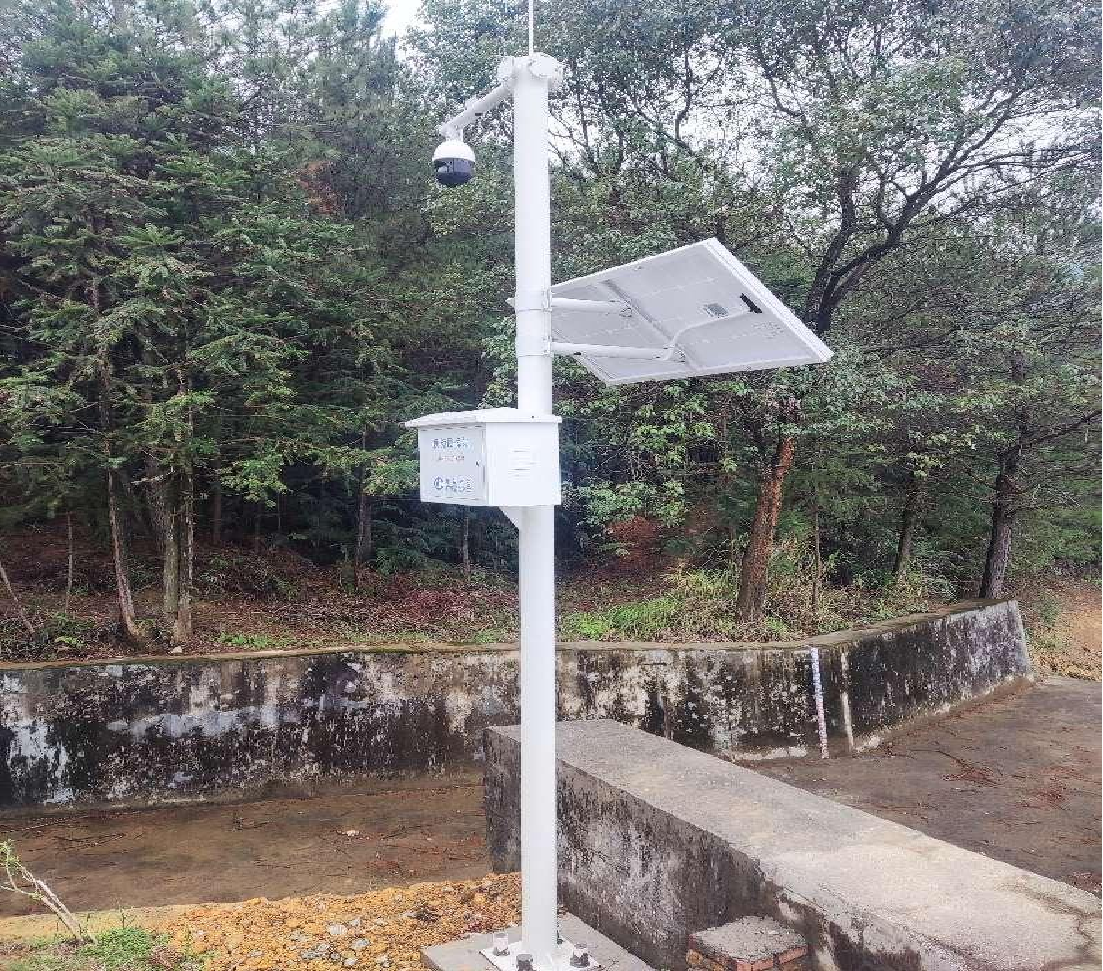

視頻圖像 |
水位計 |
|
|

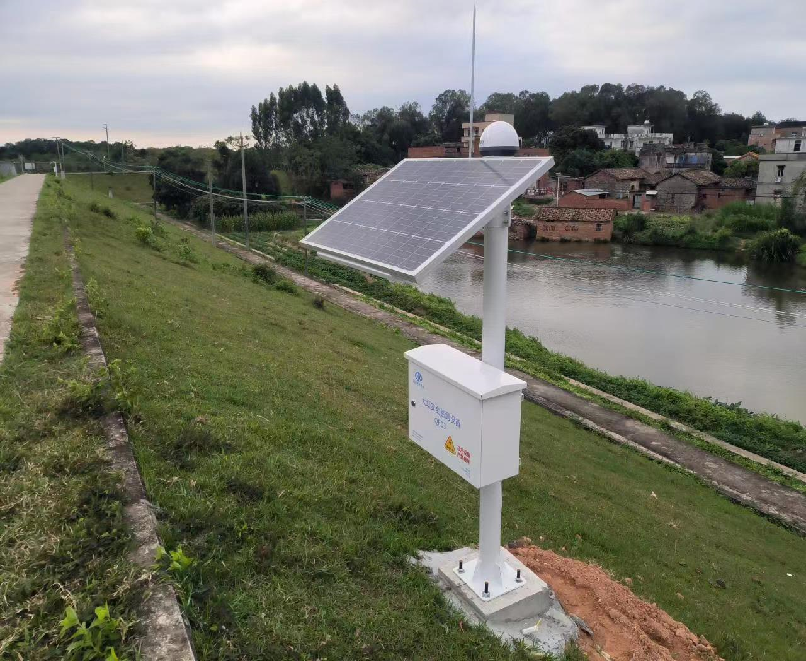

GNSS表面位移監測站 |

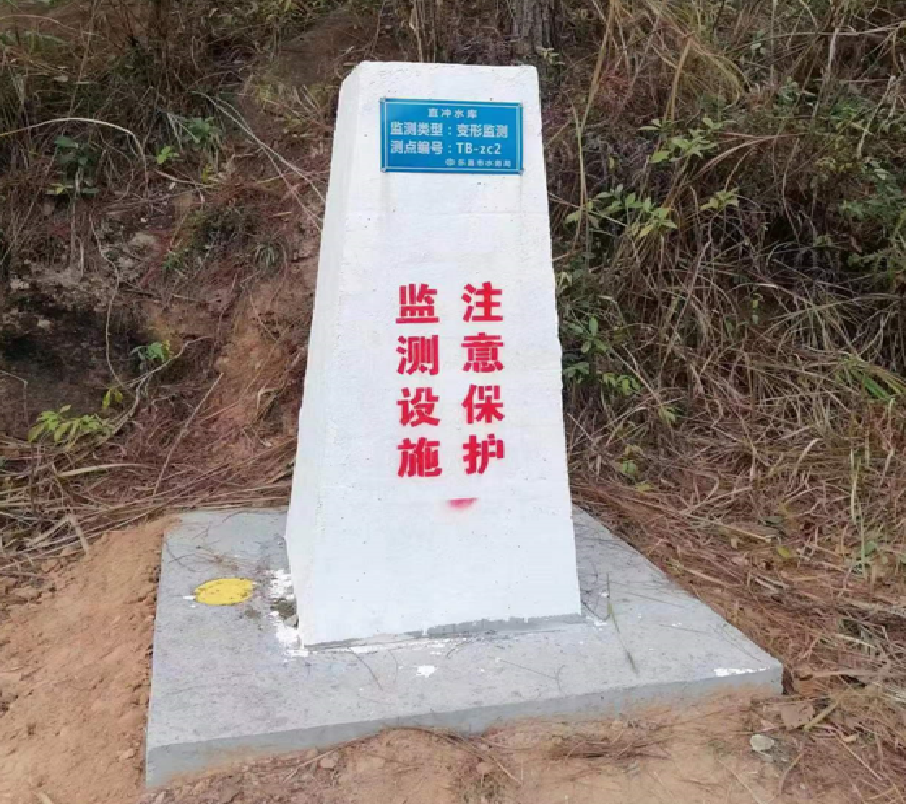

表面位移觀測 |
|
|

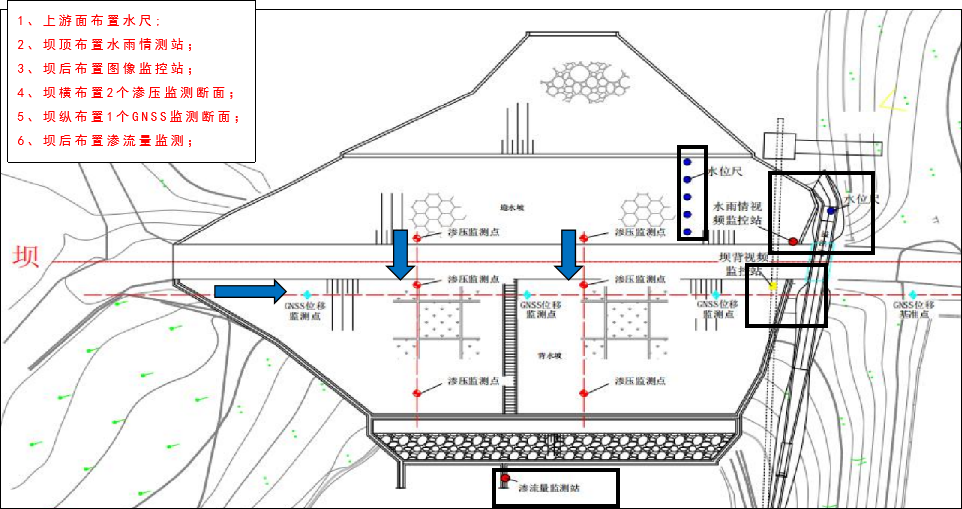

下圖以?。?)型水庫為例,其他類型的水庫根據設計規程規范可有所增減 監測內容:降水量、庫水位、工程視頻圖像、滲流量、滲流壓力、表面變形
