溢洪道有何“門道”？

---

近日

水利部召開部務會議

部長李國英要求

要深入排查水庫大壩、溢洪道、放空設施、

堤防險工險段、穿堤建構筑物、蓄滯洪區等

關鍵部位和白蟻等害堤動物風險隱患

加強河道行洪空間管控

提前發現并處置風險隱患

關鍵部位的隱患排查

關乎防洪安全

更是關系到沿岸群眾生命、財產安全

那么，關鍵部位該如何巡查？

今天這期內容

讓我們從溢洪道說起

什么是溢洪道？

溢洪道是水庫等水利建筑物的防洪設備

當水庫水位超過安全限度時

水就從溢洪道向下游流出

防止水壩被毀壞

溢洪道有哪些？



按泄洪標準和運用情況

可分為正常溢洪道和非常溢洪道

正常溢洪道用以宣泄設計洪水

非常溢洪道用于宣泄非常洪水

按其所在位置

可分為河床式溢洪道和岸邊溢洪道

河床式溢洪道與大壩相結合

布置在河床中間

如重力壩、拱壩的溢洪道

經由壩身溢洪

岸邊溢洪道在壩肩或岸邊

在施工和運行中與大壩均無干擾

如土石壩的溢洪道

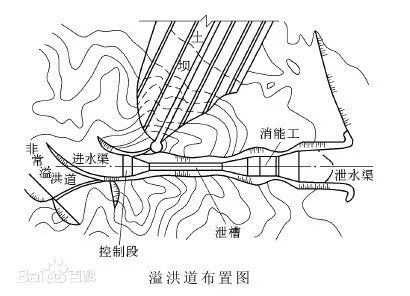

岸邊溢洪道

由進水渠、控制段、泄槽、消能工

和泄水渠組成

按結構形式又可分為以下幾種形式

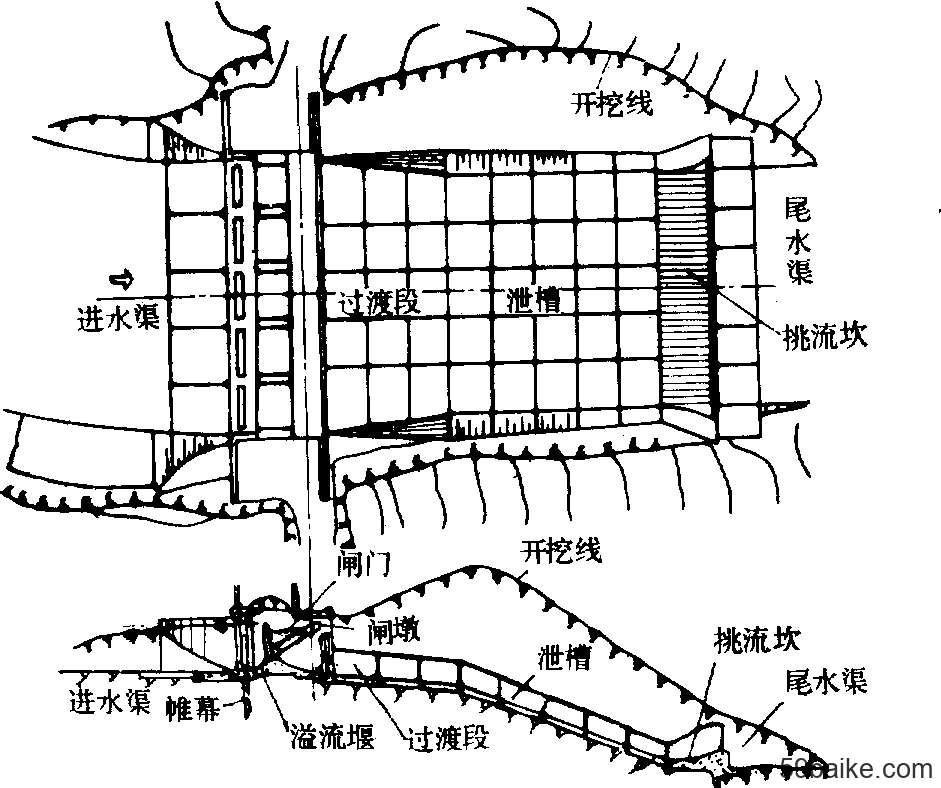

正槽溢洪道

敞開式正面進流

泄槽與溢流堰軸線正交

過堰水流與泄槽方向一致

因其結構簡單、過流量大、

泄流能力強被廣泛采用

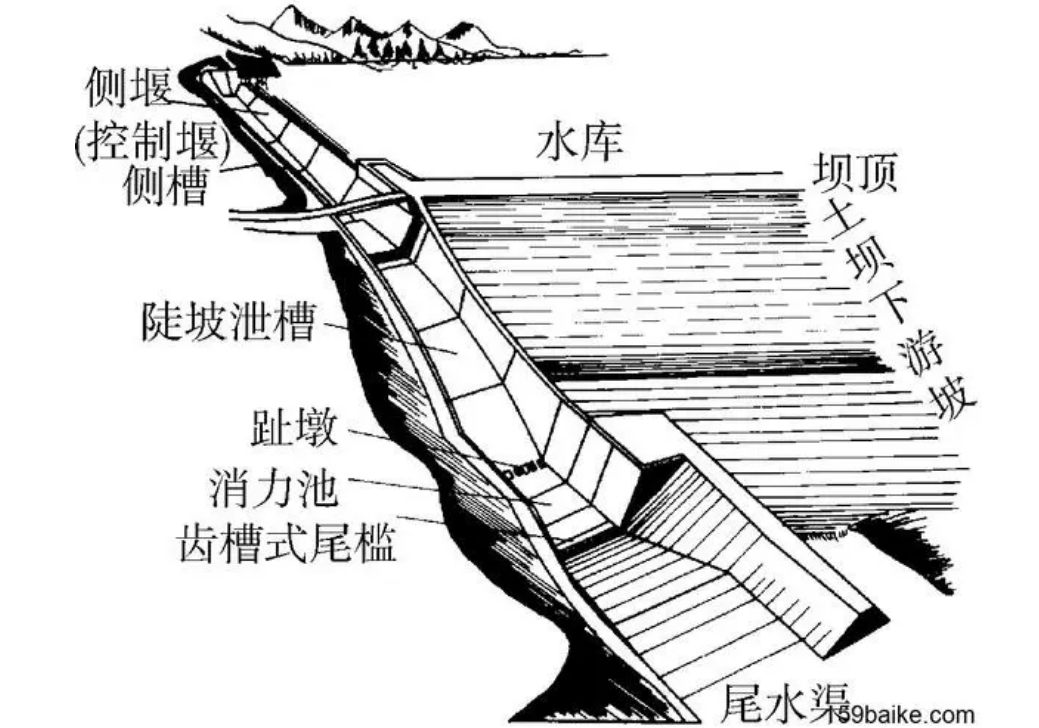

側槽溢洪道

溢流堰大致沿等高線布置

水流從溢流堰泄入

與堰軸線大致平行的側槽后

流向作近90度轉彎

再經泄槽流向下游

當水庫兩岸地形陡峻

布置正槽溢洪道工程量過大時

常采用側槽溢洪道

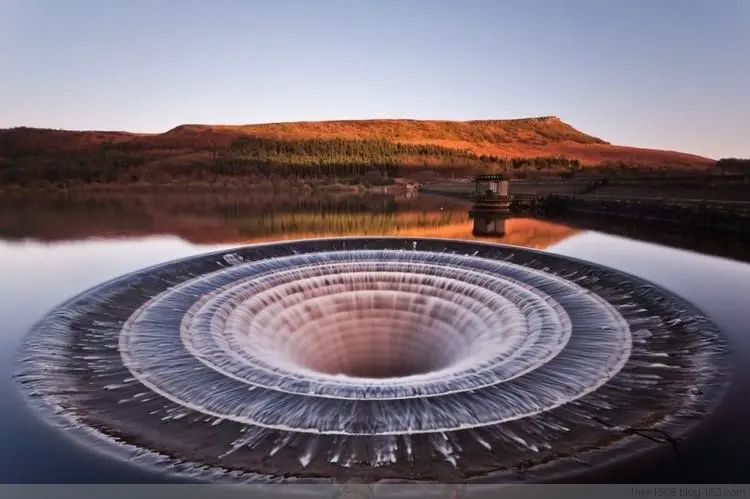

井式溢洪道

泄洪時水流從四周經環形堰

匯入開鑿的喇叭口豎井中

再經出水隧洞泄往下游的河岸溢洪道

井式泄洪道一旦水流不穩定

帶進了大量的空氣

激起的漩渦容易造成空蝕

對溢洪道建筑本身會造成損害

我國很少修建此種模式

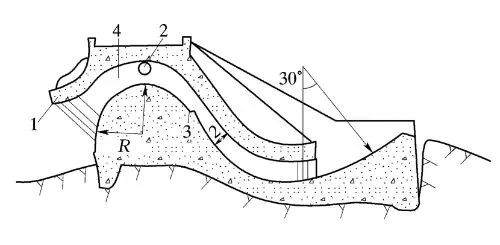

虹吸溢洪道

是利用虹吸作用泄水

水流出虹吸管后

經泄槽流向下游



溢洪道沖刷破壞的判斷方式

溢洪道沖刷破壞是指

溢洪道在高速水流、夾砂水流

或硬物撞擊等因素的作用下

出現的結構損壞或變形

根據不同的沖刷部位和程度

有以下幾種類型

進水渠沖刷

指進水渠的入口、轉彎處或底部

被沖刷，導致滲漏、裂縫或塌陷等現象

控制段沖刷

指控制段的堰頂、閘門或側壁被沖刷

導致堰體不穩定、閘門失效或側壁倒塌等現象

泄水段沖刷

指泄水段的泄槽或隧洞被沖刷

導致襯砌破損、泄槽變形或隧洞塌方等現象

消能段沖刷

指消能段的消能池、跳板或尾水河道被沖刷

導致消能效果降低、跳板斷裂或河道淤積等現象
